Parâmetros técnicos

Largura da matéria-prima : 914 mm / 925 mm / 1000 mm / 1200 mm / 1220 mm / 1250 mm (pode ser personalizado de acordo com suas necessidades)
Espessura da folha : 0,15 mm — 3,0 mm (pode ser personalizada de acordo com suas necessidades)
velocidade : 10 metros — 100 metros/minuto (pode ser personalizado de acordo com suas necessidades)
Voltagem : 380v 50hz trifásico / 220v 60hz trifásico (pode ser personalizado de acordo com suas necessidades)
Idioma : Inglês / Espanhol / Árabe / Russo / Português / Alemão / Francês (Pode ser personalizado de acordo com suas necessidades)
Material da lâmina de corte : Cr12 / Cr12 Mov (pode ser personalizado de acordo com suas necessidades)
Marca do motor : Siemens / outros (pode ser personalizado de acordo com suas necessidades)
Controle eletrônico PLC : Siemens / Delta / outro (pode ser personalizado de acordo com suas necessidades)
Peso da matéria-prima do desbobinador e do enrolador : 3 toneladas / 5 toneladas / 7 toneladas / 8 toneladas / 10 toneladas / 12 toneladas / 15 toneladas / 20 toneladas / 25 toneladas (pode ser personalizado de acordo com suas necessidades)

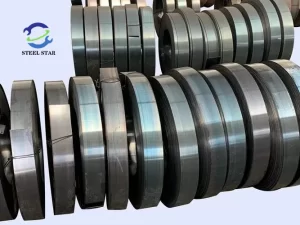

Cenários de aplicação

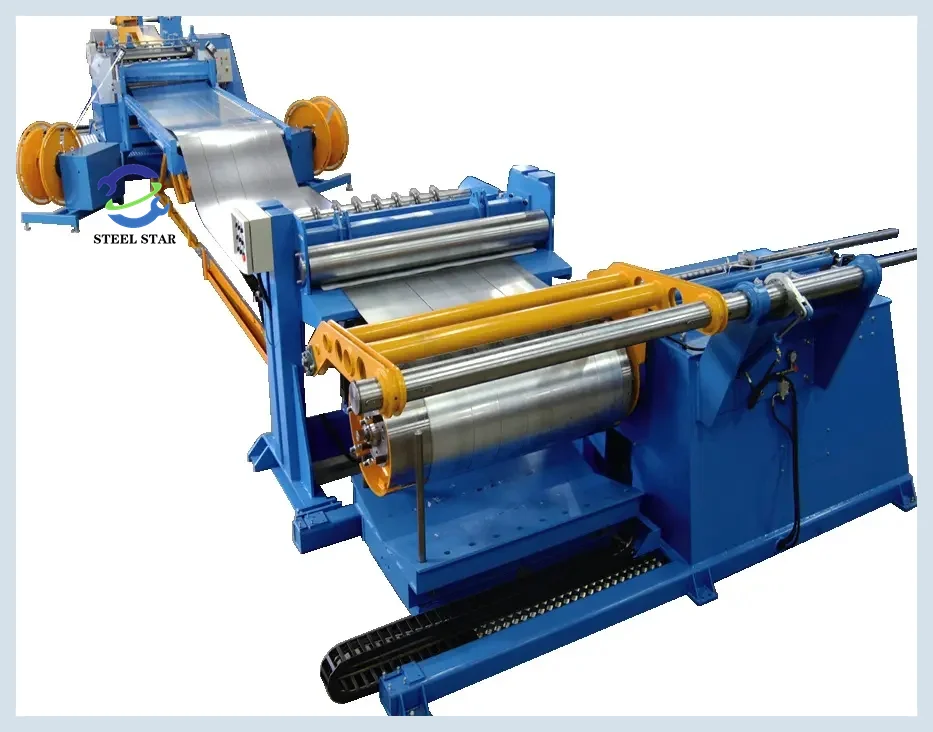

Linha de Produção de Equipamentos

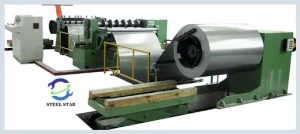

Máquina de corte, também conhecida como linha de corte, máquina de corte, máquina de corte, é um nome para equipamento de corte de metal. 1. Objetivo: Adequado para corte longitudinal de tiras de metal e rebobinamento das tiras estreitas cortadas em bobinas. 2. Vantagens: fácil operação, alta qualidade de corte, alta utilização de material, regulação de velocidade contínua da velocidade de corte, etc. 3. Estrutura: Consiste em desenrolamento (desenrolamento), posicionamento do material, corte longitudinal de corte, enrolamento (rebobinamento), etc. 4. Materiais aplicáveis: folha-de-flandres, chapa de aço silício, tira de alumínio, cobre, chapa de aço inoxidável, chapa galvanizada, etc. 5. Indústrias aplicáveis: transformadores, motores, eletrodomésticos, automóveis, materiais de construção, indústria de embalagens, etc.

A máquina de corte também é chamada de linha de corte, máquina de corte, máquina de corte, que é usada para desenrolar, cortar e rebobinar bobinas de metal em bobinas da largura necessária. É adequado para processar aço carbono laminado a frio e a quente, aço silício, folha-de-flandres, aço inoxidável e vários materiais metálicos após o revestimento da superfície. 1. Aplicação: É adequado para cisalhamento longitudinal de tiras de metal e rebobinamento das tiras estreitas cortadas em bobinas. 2. Vantagens: fácil operação, alta qualidade de corte, alta taxa de utilização de material, regulação de velocidade contínua da velocidade de corte, etc. 3. Estrutura: Consiste em desenrolamento (desenrolamento), posicionamento do material, corte de corte, enrolamento (rebobinamento), etc. 4. Materiais aplicáveis: folha-de-flandres, chapa de aço silício, tira de alumínio, cobre, chapa de aço inoxidável, chapa galvanizada, etc. 5. Indústrias aplicáveis: transformadores, motores, eletrodomésticos, automóveis, materiais de construção, indústria de embalagens, etc.

Estrutura da máquina de corte:
A composição do equipamento da série de máquinas de corte geralmente inclui: desenrolador, dispositivo de guia, dispositivo de tensão de desenrolamento, tesoura de cabeça, mesa de rosqueamento, laçador, tesoura de disco, rolo guia, rolo de transferência da série de máquinas, dispositivo de fixação de entrada, dispositivo de enrolamento de tensão constante, triturador de bordas, carro de sucata, bobinador, dispositivo de papel de revestimento, etc. As séries de máquinas de corte geralmente têm as seguintes formas.
A. Corte de laçador de entrada única
Este tipo de corte define um laçador na frente da máquina de corte. Existem desenrolamento de acionamento central, desenrolamento de tensão, desenrolamento controlado por rolo flutuante e outras formas de enviar a tira para o laçador de entrada. Este método pode atingir microtensão ou cisalhamento de tensão zero para evitar o deslizamento da lâmina de corte; ao mesmo tempo, o desenrolador pode ser usado sem um dispositivo de centralização e a tira pode ser centralizada no laçador.
B. Corte de laçadeira de saída única
Este tipo de corte define uma laçadeira após a máquina de corte, e a tira cortada é empurrada pela máquina de corte para a laçadeira sem tensão localizada entre a máquina de corte e o dispositivo de tensão. Para tiras finas, um sistema de guia de borda de entrada pode ser necessário para garantir o desenrolamento estável da tira durante o corte. Este método pode efetivamente evitar o problema de enrolamento assíncrono de cada tira causado pela diferença de espessura e realizar o enrolamento da tira controlando a tensão de enrolamento; devido à configuração da laçadeira de saída, a tira pode fluir para fora da lâmina de corte livremente, evitando o desgaste da tira na lâmina de corte sob tensão e afetando a vida útil da lâmina de corte; ao mesmo tempo, devido à ausência de tensão na saída, o fenômeno de estreitamento da tira é evitado. A laçadeira de saída única é mais usada.
C. Corte de laçadeira dupla
O corte de laçadeira dupla combina as duas formas de corte de laçadeira de entrada e corte de laçadeira de saída. Após sair do enrolador e antes de entrar na máquina de corte, a tira é alimentada em um looper livre pelo desenrolador ou um dispositivo de rolo de pressão ou um dispositivo de tensionamento. Após a tira cortada sair da máquina de corte, ela é enviada para outro looper e então entra no dispositivo de tensionamento. Portanto, esse método de corte é chamado de corte “double looper”. Com essa forma de corte, a máquina de corte é usada apenas para dividir a tira, eliminando assim a possibilidade da tira escorregar na tesoura. Esse método neutraliza as características do looper de entrada única e do looper de saída única e é adequado para cortar tiras finas e macias.

Parâmetros técnicos da máquina de corte:
As especificações da máquina de corte têm muitos parâmetros principais, os parâmetros e dados de parâmetros mais importantes são os seguintes
(Por exemplo: plano de linha de corte 3 x1600)
Principais parâmetros técnicos
1. Parâmetros da matéria-prima
Material Chapa laminada a frio, chapa de aço inoxidável, chapa de alumínio, chapa galvanizada, chapa de ferro, chapa revestida de cor
Espessura da chapa 0,15~3,0 mm
Largura da chapa 500~1600 mm
Diâmetro interno da bobina Φ508mm/Φ610mm
Diâmetro externo da bobina ≤Φ1600mm
Peso máximo da bobina 10000kg
2. Parâmetros do produto acabado
Diâmetro interno da tira Φ508mm
Diâmetro externo da tira ≤Φ1600mm
Peso máximo de enrolamento 10000kg
Largura mínima da tira 15mm (espessura da chapa ≤0,5 mm)
Precisão de largura ±0,05 mm (espessura da chapa ≤1 mm)
±0,1 mm (espessura da chapa >1,1 mm)
Rebarba de cisalhamento 5% espessura da chapa, mínimo 0,03 mm
Retilinidade da tira 0,5 mm/1000 mm (chapa padrão de alta qualidade, largura da chapa >100 mm)
3. Parâmetros do equipamento
Número de tiras de corte longitudinais 7 tiras (espessura 3 mm)
12 tiras (espessura 2 mm)
25 tiras (espessura 1 mm)
55 tiras (espessura <0,5 mm)
Velocidade de corte máx. 150 m/min
Potência total de cerca de 220 kW
